การหาขนาดท่อน้ำดี
ตาราง 1 ขนาดท่อที่ใช้กับสุขภัณท์แต่ละชนิด
| ชนิดของสุขภัณท์ | ขนาดท่อน้ำดี | ขนาดท่อน้ำร้อน |
|---|---|---|
| โถส้วมชนิด ห้มอน้ำ (Flash Tank) | 15A (1/2") | - |
| โถส้วมชนิด ฟลัชวาล์ว (Flash Valve) | 25A (1") | - |
| สายชำระ | 15A (1/2") | - |
| โถปัสาวะ ฟลัชวาล์ว 1/2" (Flash Valve) | 15A (1/2") | - |
| โถปัสาวะ ฟลัชวาล์ว 3/4" (Flash Valve) | 20A (3/4") | - |
| อ่างล้างหน้า | 15A (1/2") | 15A (1/2") |
| ฝักบัวอาบน้ำ | 15A (1/2") | 15A (1/2") |
ตาราง 2 เลือกขนาดท่อตามจำนวนสุขภัณท์
| ชนิดของสุขภัณท์ | ขนาดท่อน้ำดี |
|---|---|
 =  |
15A (1/2") |
=  |
20A (3/4") |
=  |
25A (1") |
| or max 8sets |
32A (1 1/4") |
| or max 12sets |
40A ( 1 1/2") |
| max 6 sets or max 24sets |
50A (2") |
| max 26 sets or max 104sets |
65A (2 1/2") |
|
=
ก๊อกน้ำ, = โถปัสาวะ,
= โถส้วมชนิดหม้อน้ำ, = โถส้วมชนิดflash valve
** หากมีสุขภัณท์หลายๆ ประเภท ให้แปลงเป็น จำนวนกก๊อก แล้วค่อยเลือกขนาดท่อ ** ตารางนี้ทำขึ้นเพื่อความสะดวกเท่านั้น หาก จำเป็น ให้ปรึกษาวิศวกร |
|
หมายเหตุ
การคิด่ท่อน้ำดีในห้องน้ำแบบละเอียดให้คิดโดยใช้ วิธี fixture unitตาราง 3 ปริมาณน้ำที่ท่อแต่ละชนาดจะรองรับได้
| ปริมาณน้ำ (ลิตร์/นาที) | ขนาดท่อน้ำ | ความดันลด mm/m |
|---|---|---|
| 0-20 | 15A (1/2") | 0-300 |
| 10-25 | 20A (3/4") | 15-100 |
| 15-50 | 25A (1") | 12-110 |
| 30-100 | 32A (1 1/4") | 12-110 |
| 40-150 | 40A (1 1/2") | 15-100 |
| 80-280 | 50A (2") | 10-90 |
| 150-400 | 65A (2 1/2") | 7-60 |
| 200-600 | 80A (3") | 6.6-55 |
| 350-900 | 100A (4") | 5-30 |
| 600-2000 | 125A (5") | 4.5-30 |
| 800-2400 | 150A (6") | 3.5-25 |

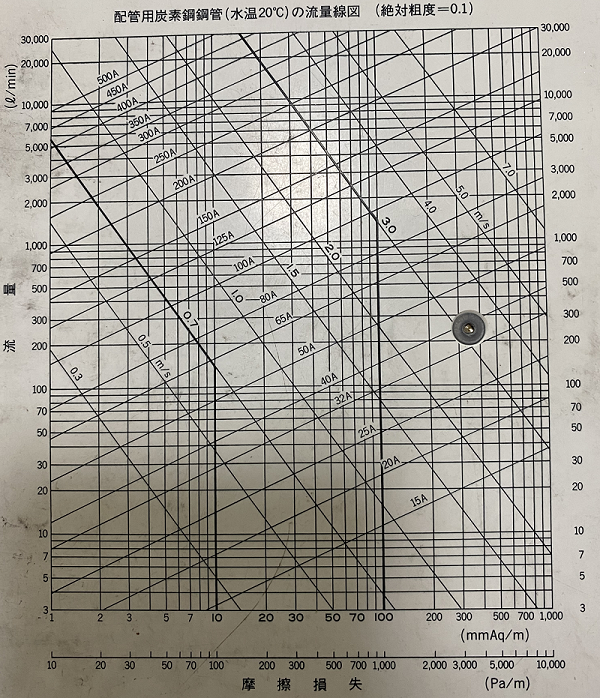

การหาขนาดท่อน้ำอาจใช้กราฟสำเร็จรูปก็ได้ รูปด้านล่างนี้ เป็น ของบริษัท ได-แดน (ประเทศไทย) โดยคิดที่ อุณหภูมิน้ำ 20C และค่าความหยาบของผิวท่อ 100
รูปที่่ 1 กราฟหาขนาดท่อน้ำ
